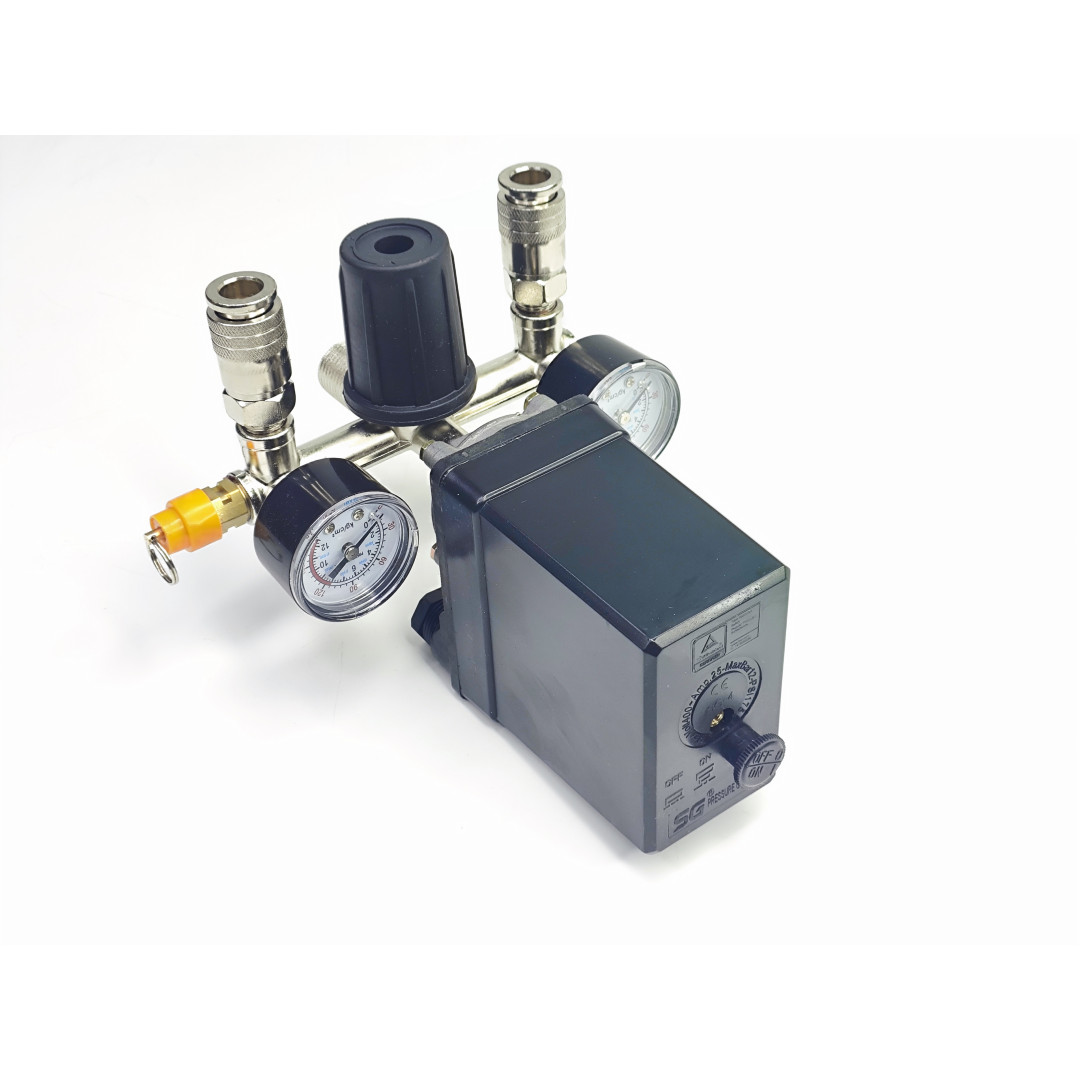

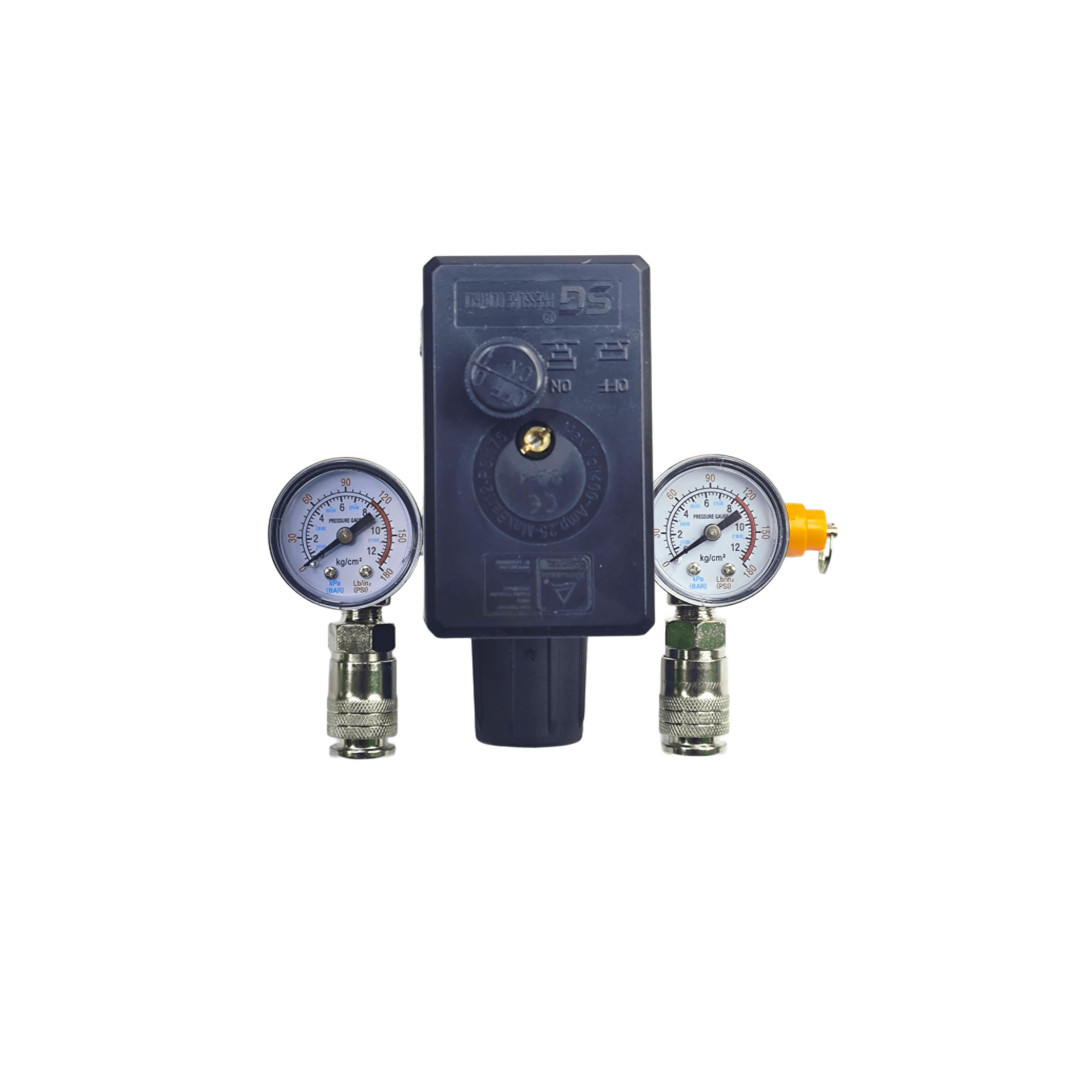

Прессостат к компрессору 380В Profline 7320E(380)

Прессостат Profline 7320E(380) - устройство автоматического отключения электродвигателя компрессора при достижении максимально давления. Механизм отключения мембранно-пружинный. Рассчитан для электродвигателей 380В. Давление воздуха в системе давит на мембрану и при достижении максимального (установленного) давления пружинный механизм размыкает контакты питания электродвигателя. При размыкании контактов открывается клапан, который разгружает от избыточного давления магистраль между цилиндрами компрессора и обратным клапаном ресивера для облегчения последующего запуска. При снижении давления - пружинный механизм смыкает контакты питания электродвигателя. Регулировка максимального давления производится с помощью винта, который регулирует жесткость пружины.

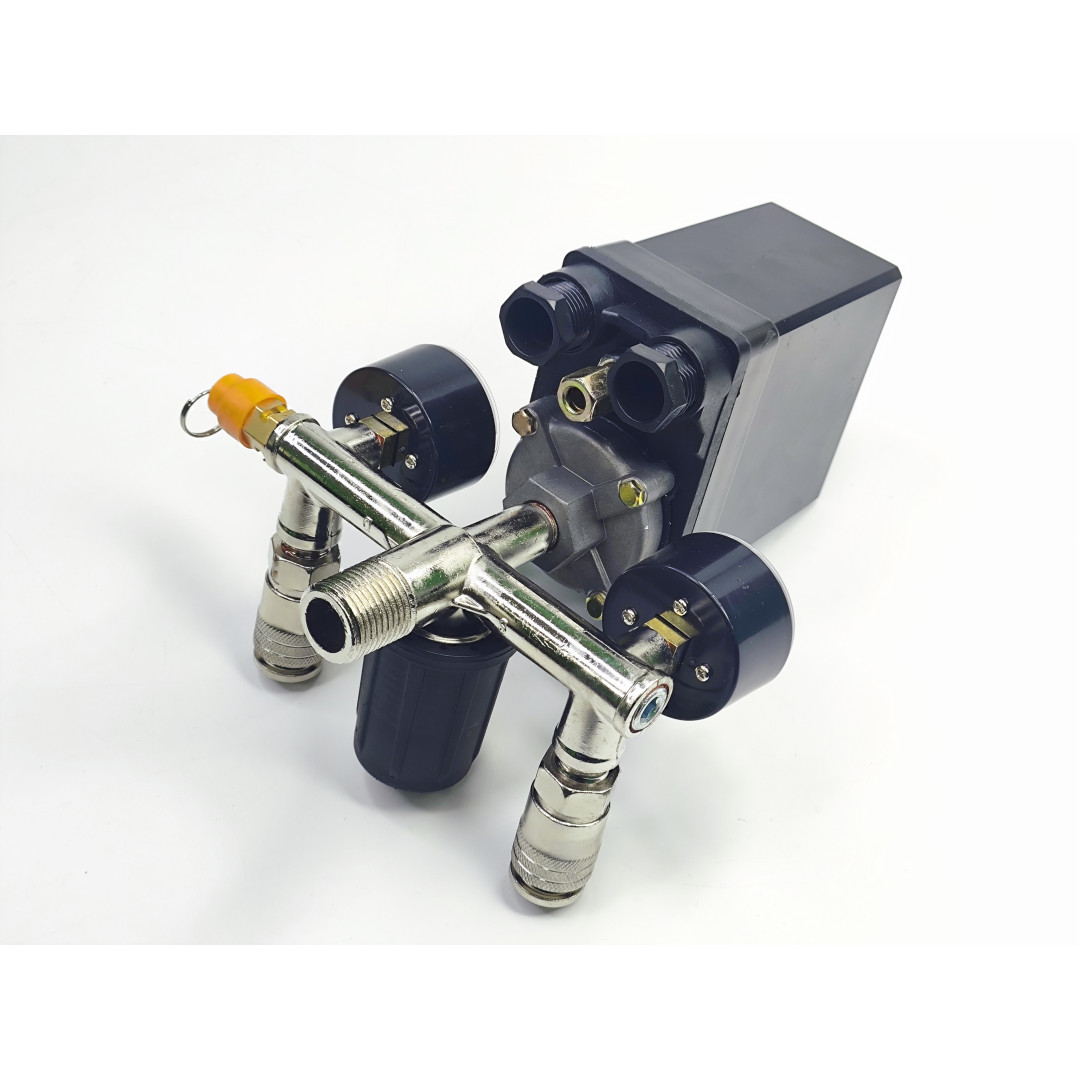

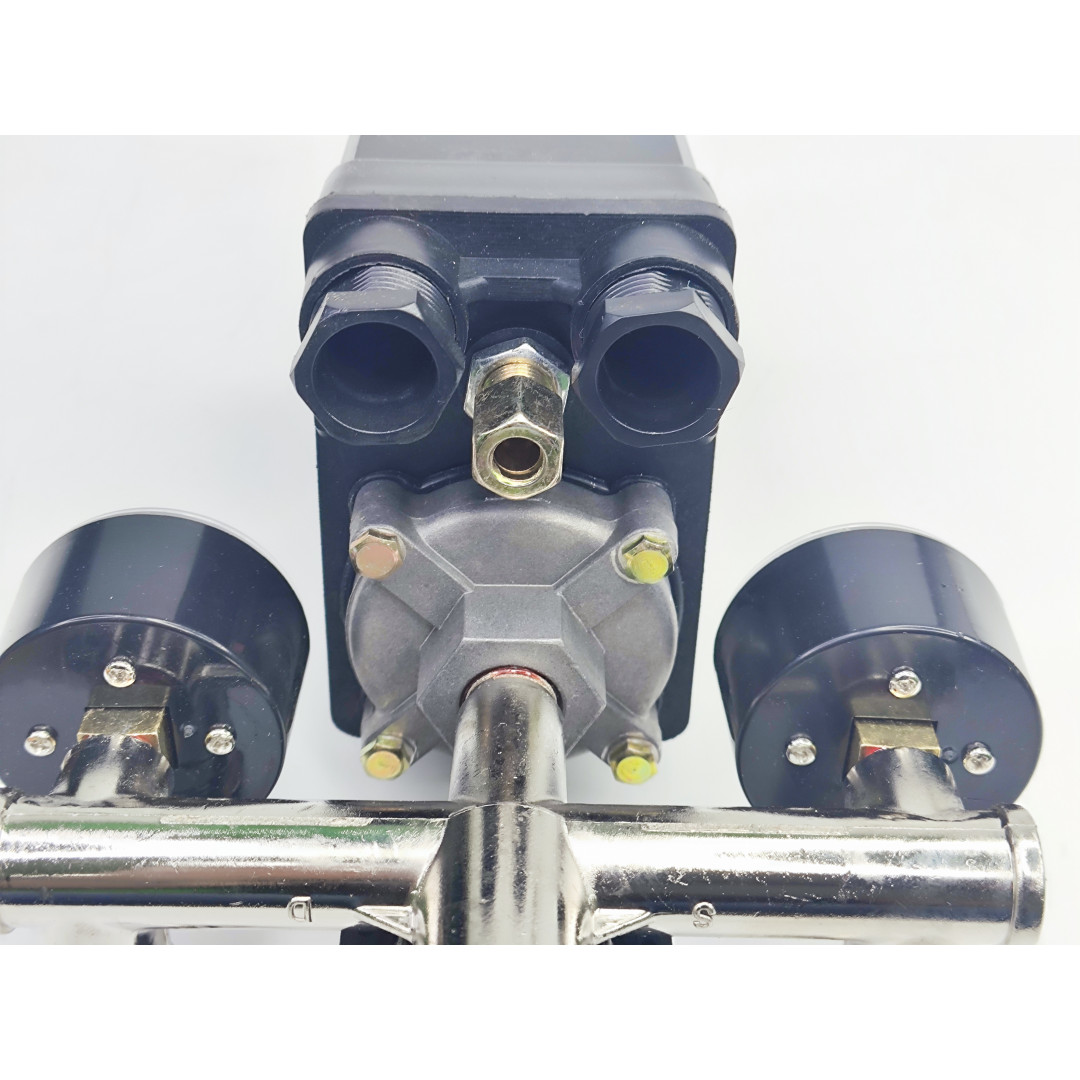

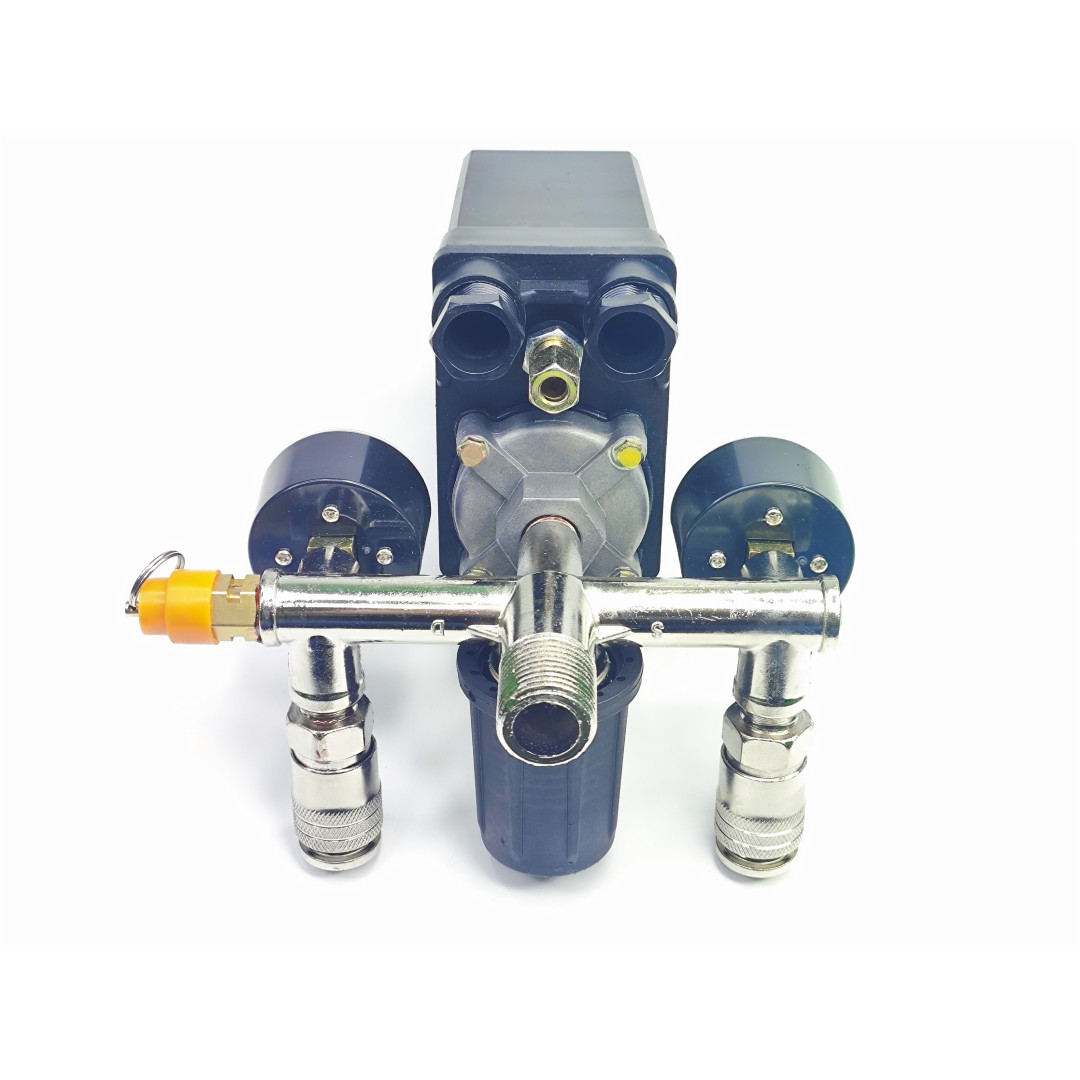

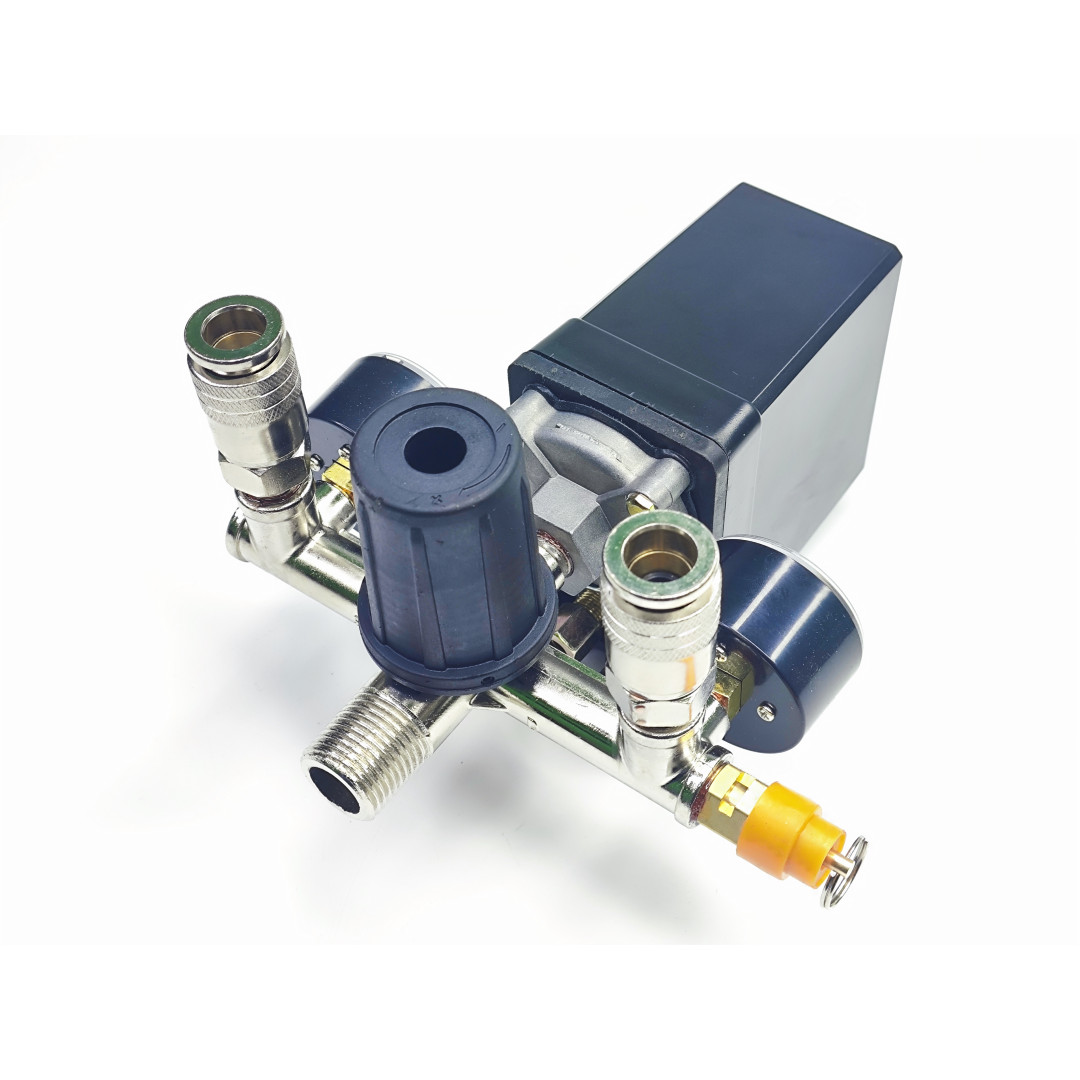

Контрольно-распределительный блок компрессора с регулятором давления состоит из металлической трубки с одним резьбовым входом, семи резьбовых выходов и регулятора давления мембранного типа. Устанавливается на источнике сжатого воздуха для последующего снижения давления с помощью регулятора. Два выхода предназначены для монтажа на них запорных клапанов (один — регулируемый через редуктор, второй нерегулируемый), два - для манометров, один для монтажа прессостата, один для предохранительного клапана и на одном установлена пластиковая заглушка. Механизм регулятора давления мембранно-пружинный.

Система прессостата оснащена регулировочными винтами: давления включения и отключения (верхний/нижний предел), а также регулировки разницы (дельта) между этими пределами. Заводом-изготовителем установлено максимальное давление срабатывания — 8 Бар, давление включения — 6 Бар. Дельта — 2 ±10% Бар.

Комплектация :

• Прессостат;
• Редуктор;

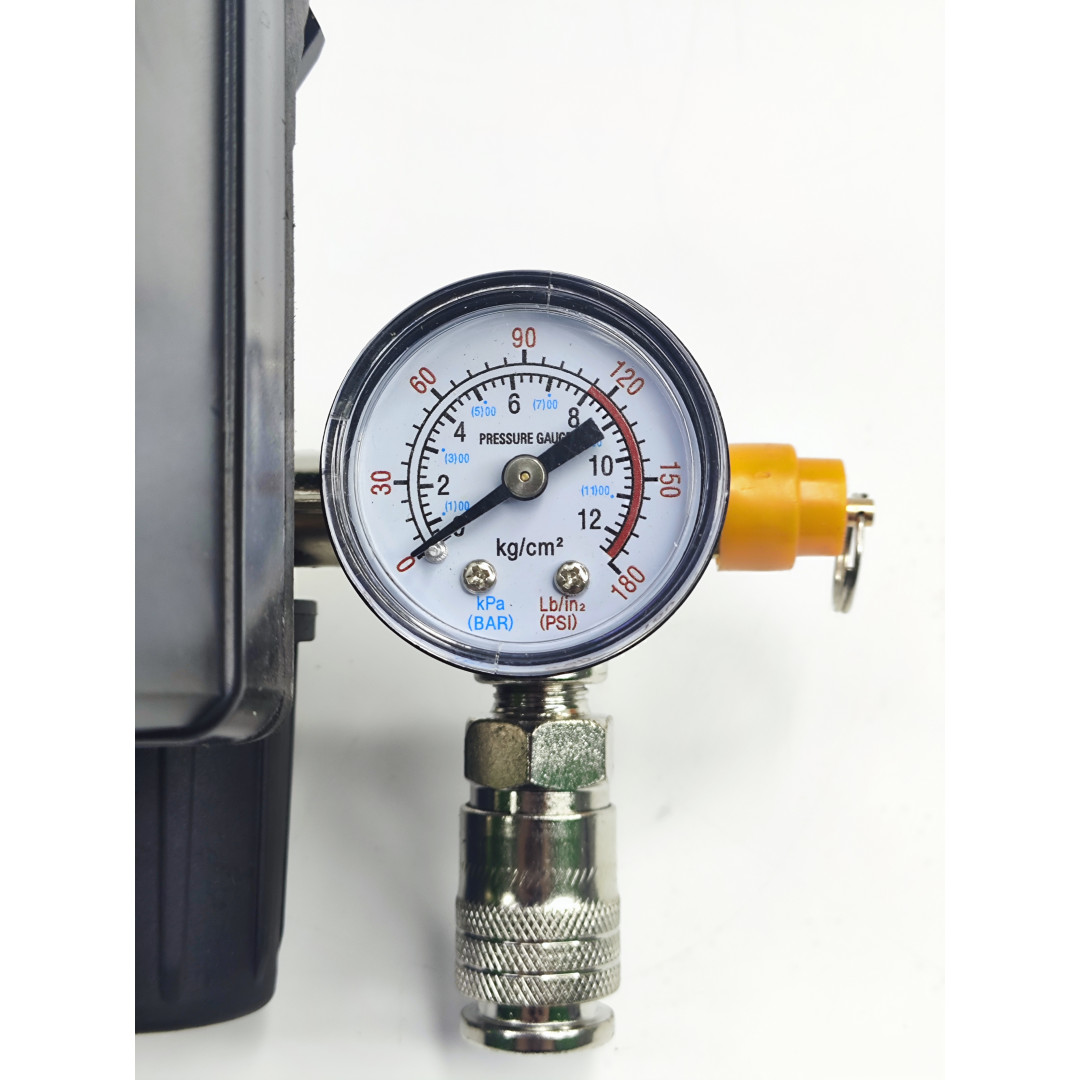

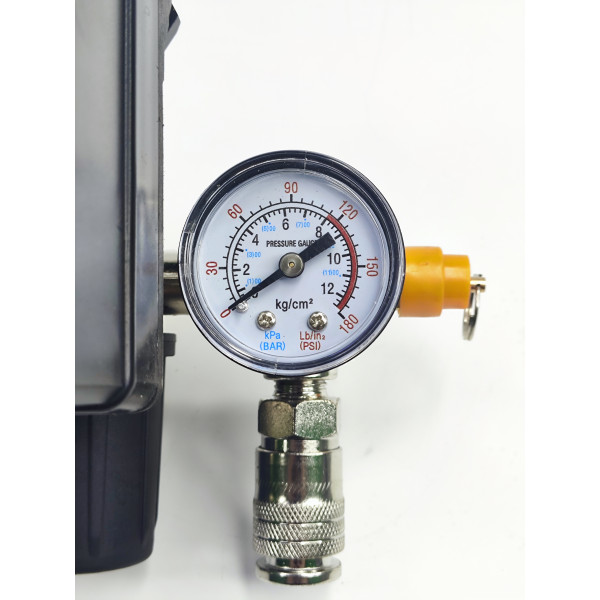

• Манометры: 2 шт;
• Клапан сброса воздуха,
• Выхода для пневмоинструмента: 2 шт.
