Прессостат к компрессору 220В Profline 7320C
Прессостат Profline 7320C - устройство автоматического отключения электродвигателя компрессора при достижении максимально давления. Механизм отключения мембранно-пружинный. Рассчитан для электродвигателей 220В. Давление воздуха в системе давит на мембрану и при достижении максимального (установленного) давления пружинный механизм размыкает контакты питания электродвигателя. При размыкании контактов открывается клапан, который разгружает от избыточного давления магистраль между цилиндрами компрессора и обратным клапаном ресивера для облегчения последующего запуска. При снижении давления - пружинный механизм смыкает контакты питания электродвигателя. Регулировка максимального давления производится с помощью винта, который регулирует жесткость пружины.

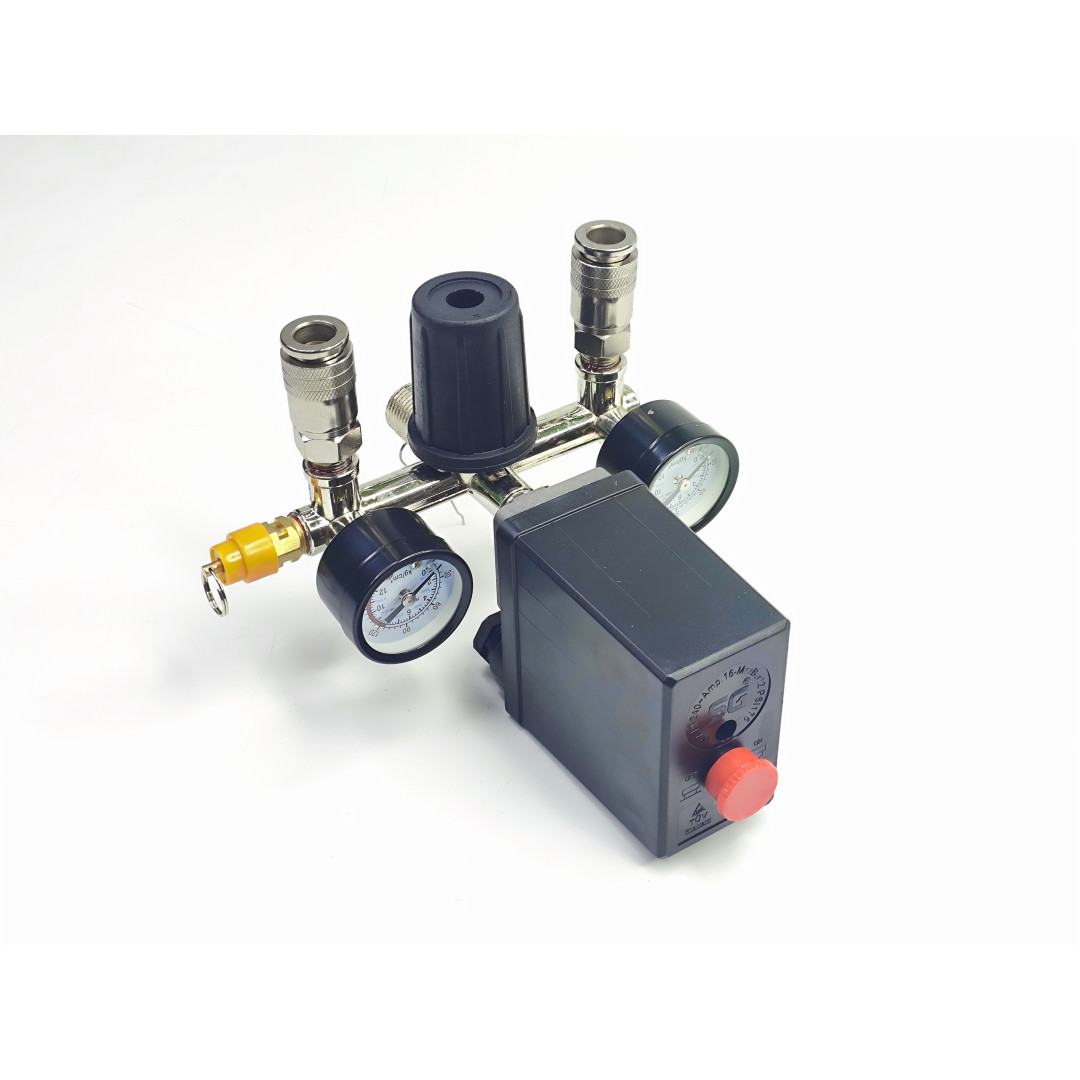

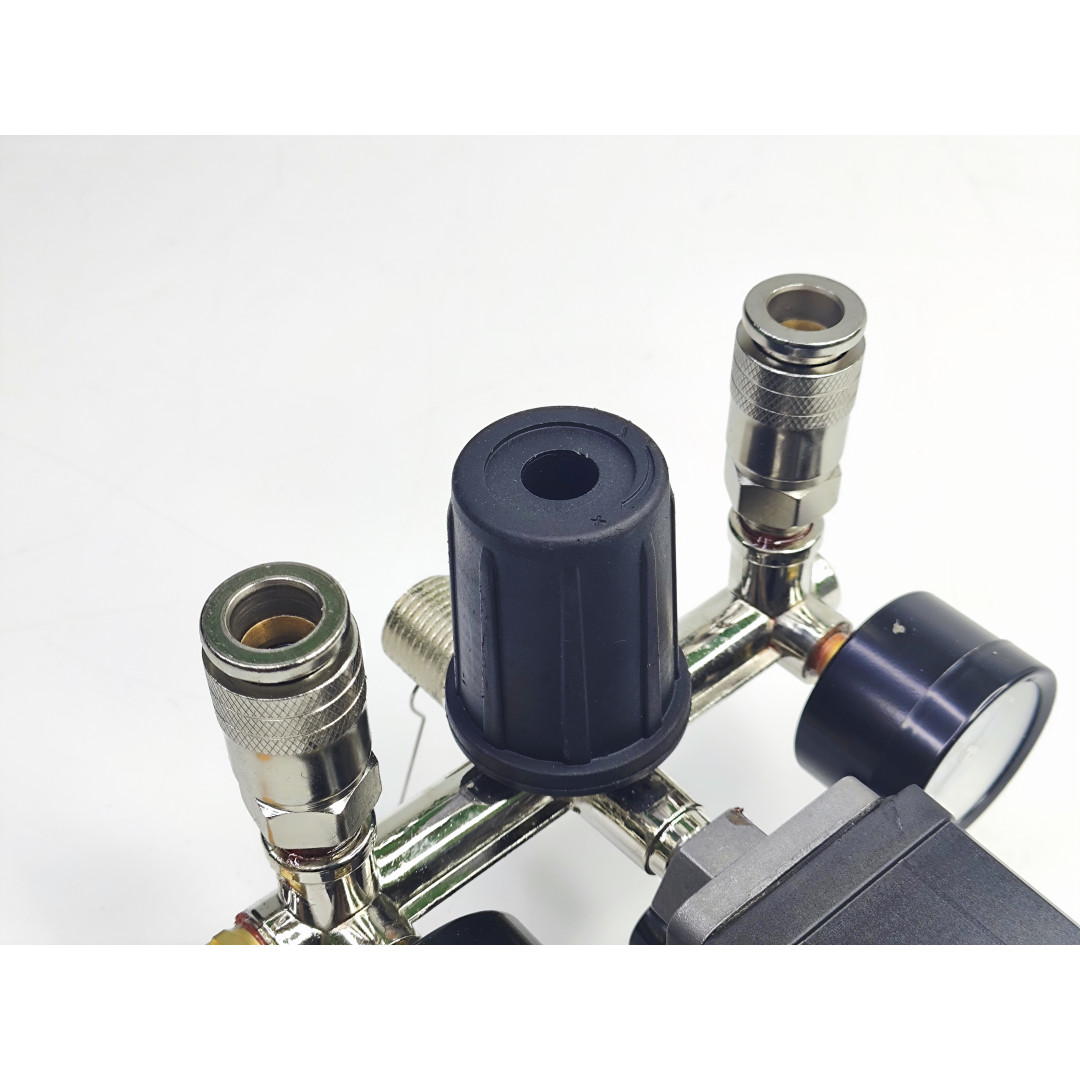

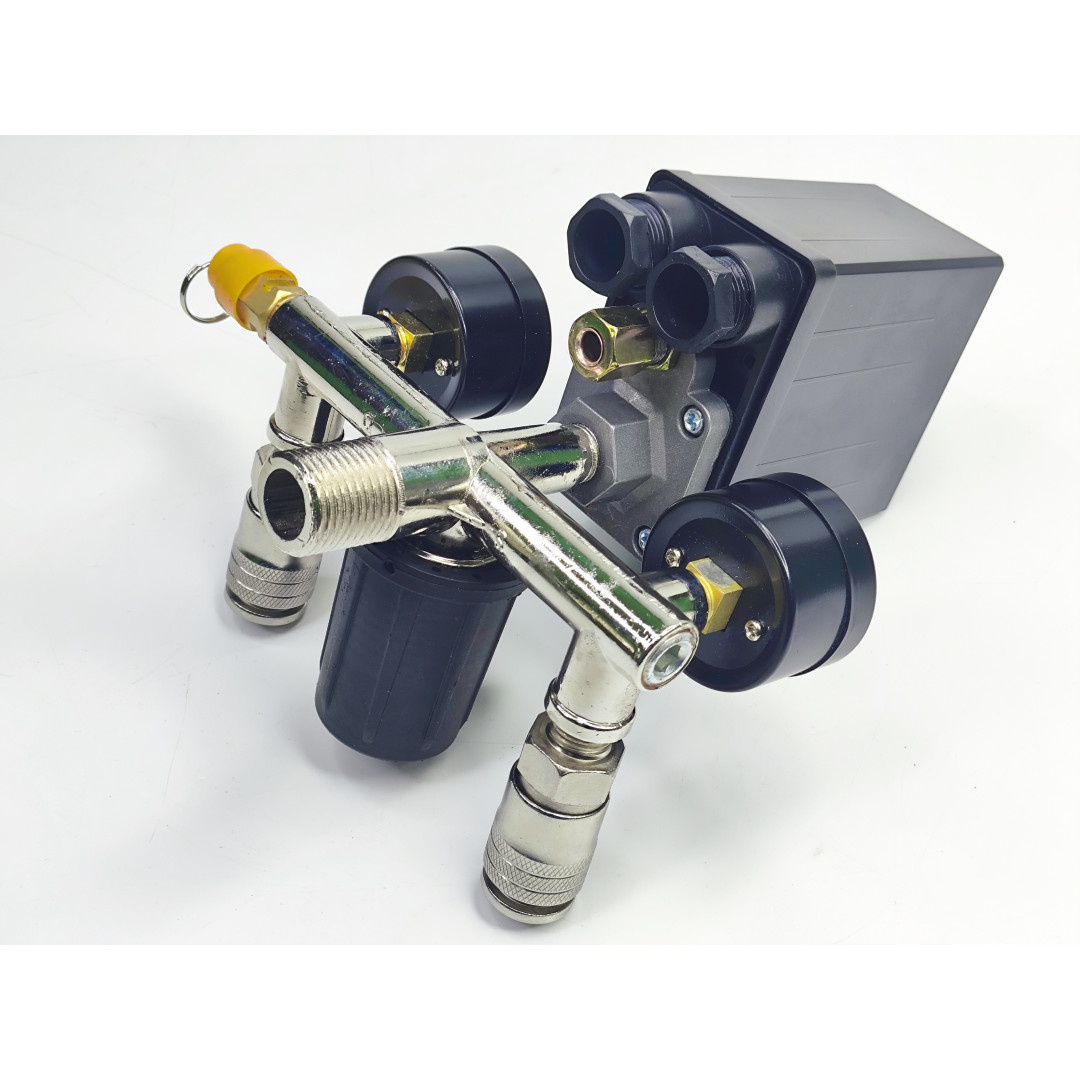

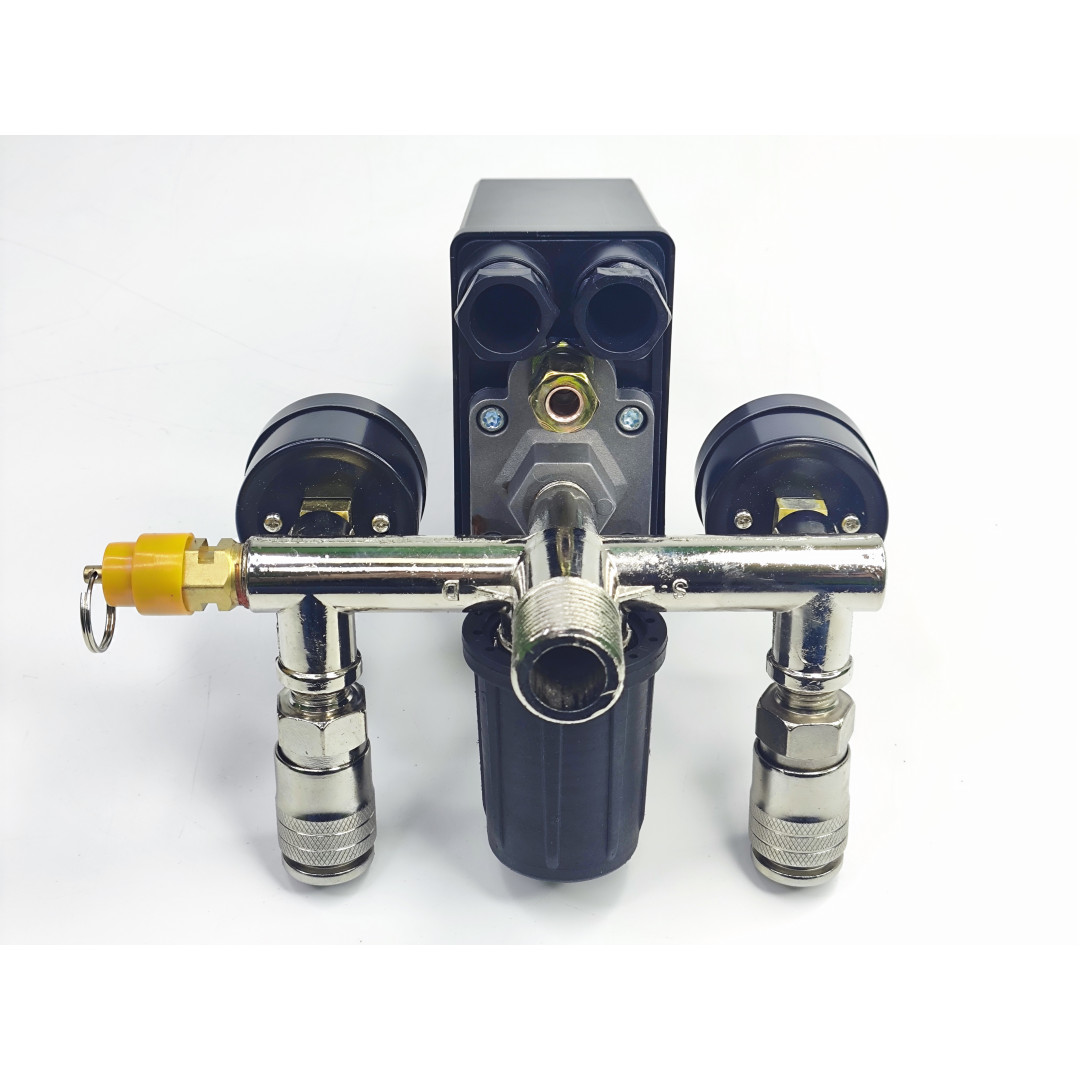

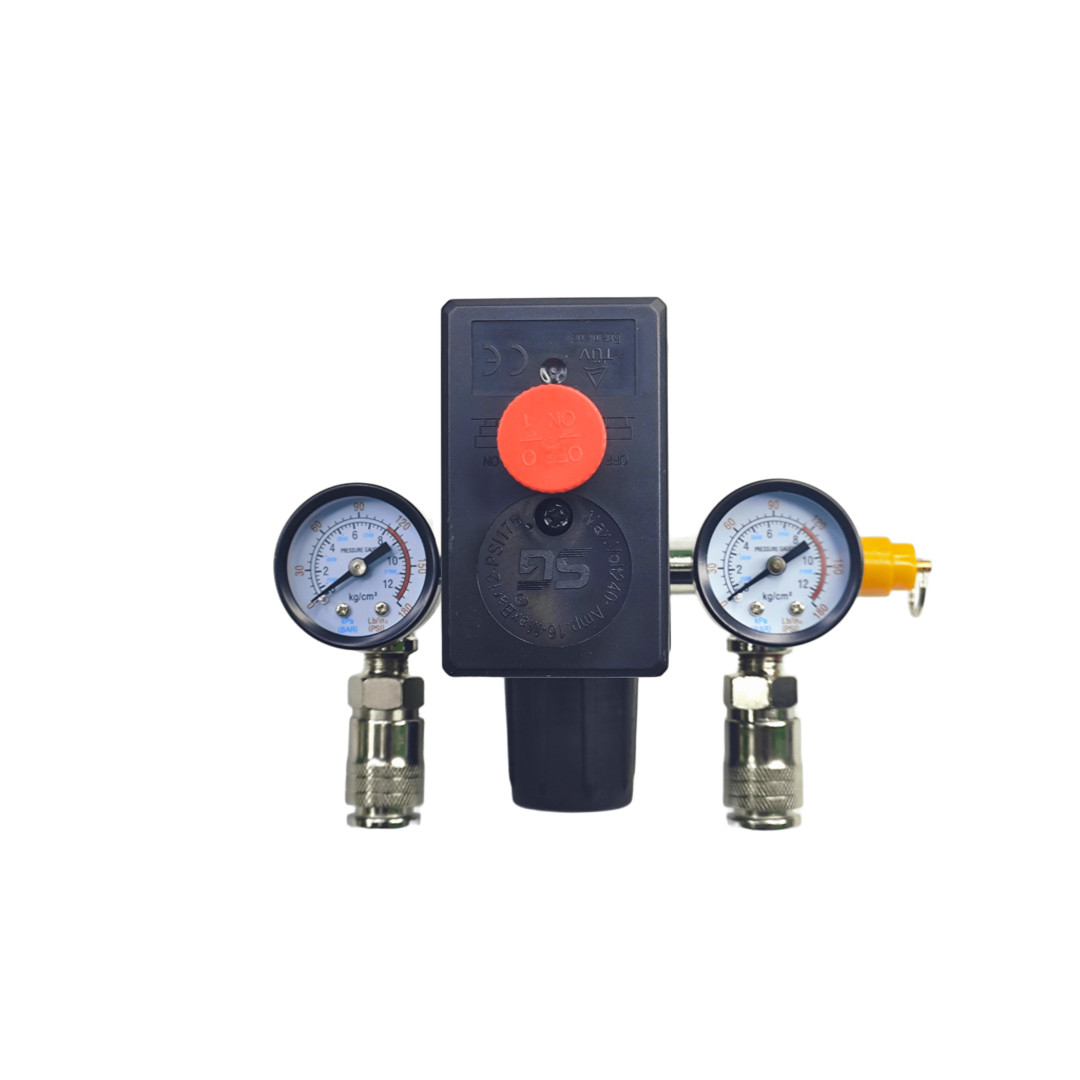

Контрольно-распределительный блок компрессора с регулятором давления состоит из металлической трубки с одним резьбовым входом, семи резьбовых выходов и регулятора давления мембранного типа. Устанавливается на источнике сжатого воздуха для последующего снижения давления с помощью регулятора. Два выхода предназначены для монтажа на них запорных клапанов (один — регулируемый через редуктор, второй нерегулируемый), два - для манометров, один для монтажа прессостата, один для предохранительного клапана и на одном установлена пластиковая заглушка. Механизм регулятора давления мембранно-пружинный.
Комплектация :
- Прессостат;
- Редуктор;

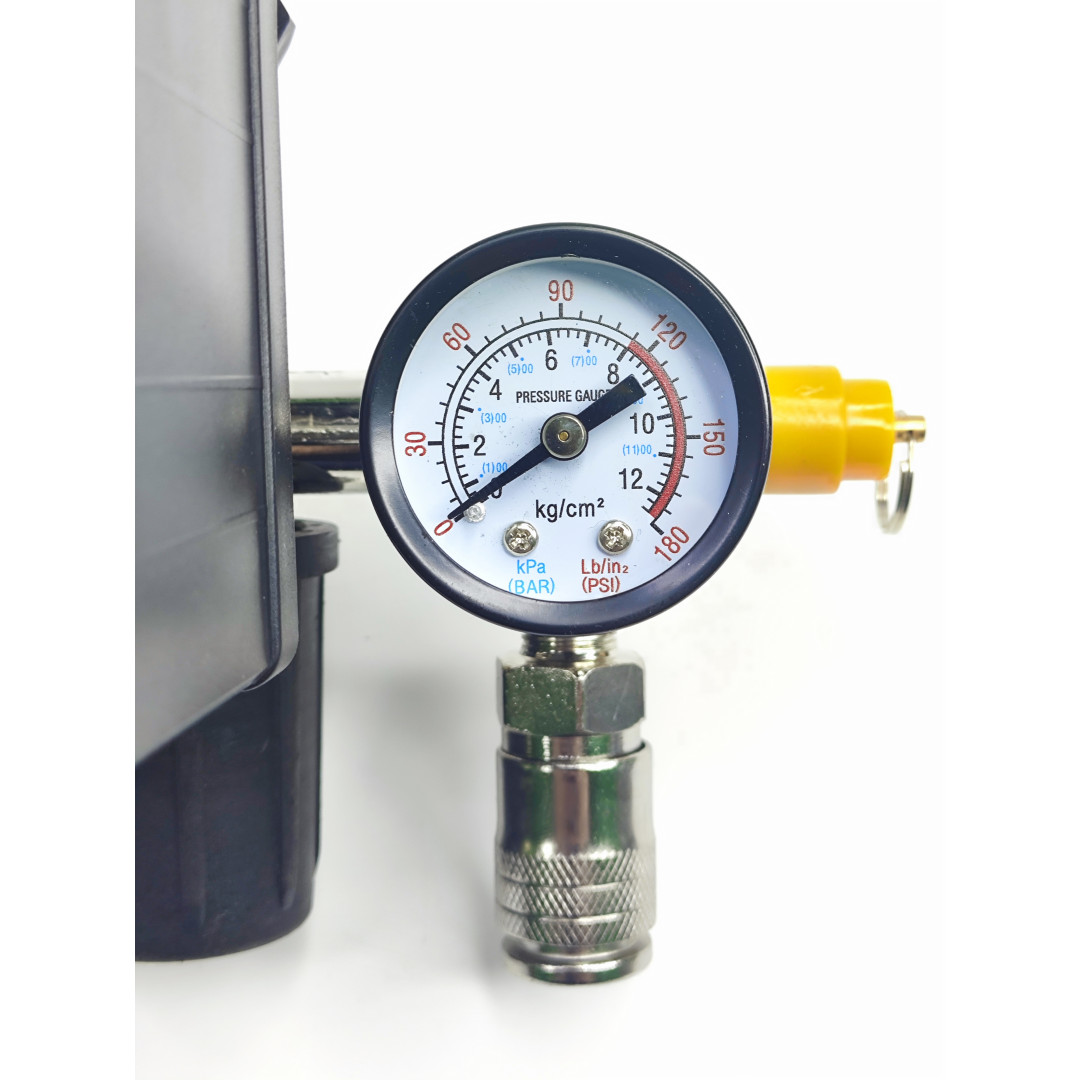

- Манометры: 2 шт;
- Клапан сброса воздуха,
- Выхода для пневмоинструмента: 2 шт.
