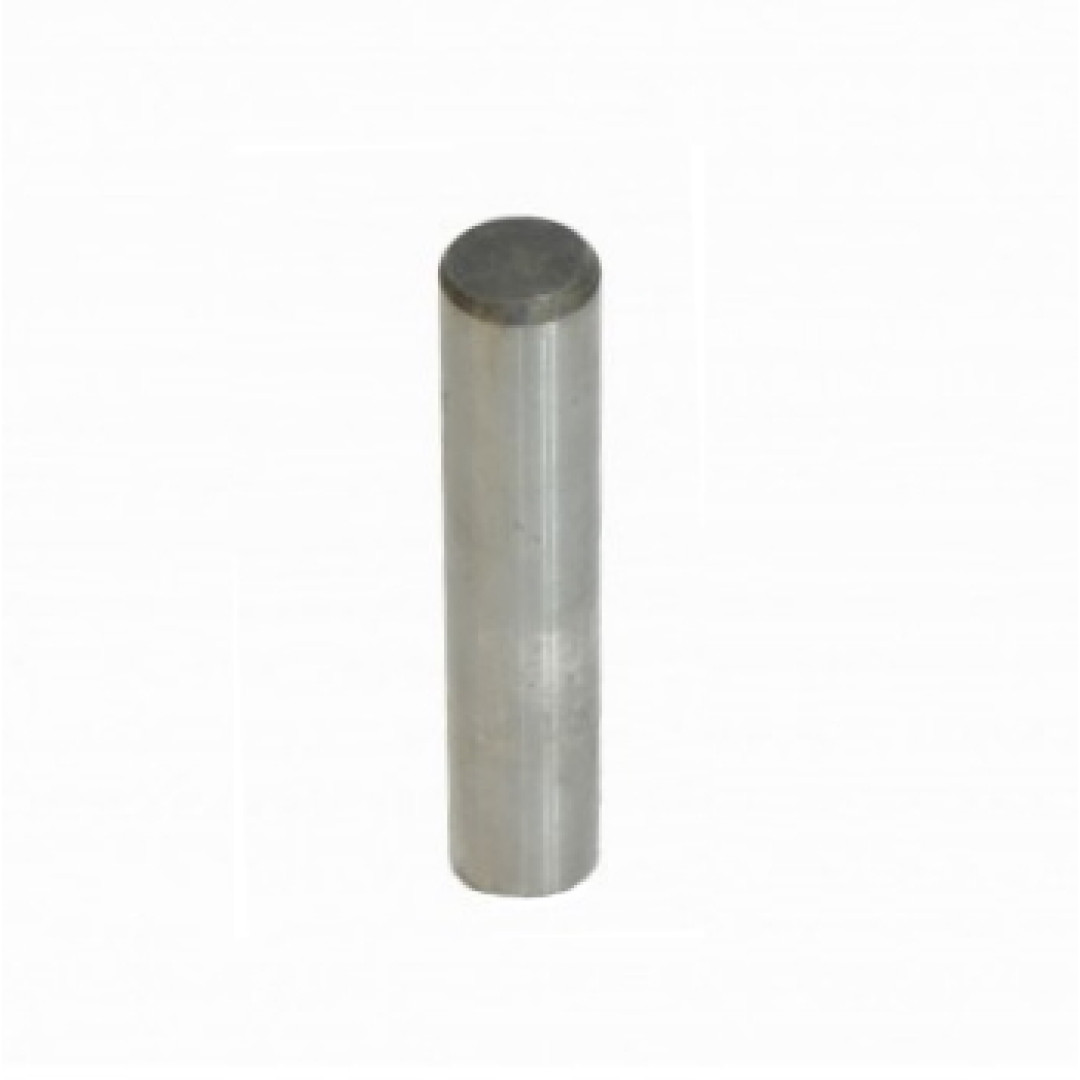

Поршневий палець Profline 7422C-90 розташовується всередині циліндра компресора і здійснює зворотно-поступальні рухи, тим самим створюючи надмірний тиск перекачується повітря.
Поршень заводить прямий привід кривошипно-шатунного механізму, і при зворотно-поступальних рухах стискає повітря атмосфери, а потім виштовхує його в область приєднаної магістральної лінії. Нижче наведена схема роботи поршневого компресора:
Один оборот вала приймається зазвичай за два ходи поршня. У кожному циліндрі при одному обороті вала встигає відбутися повний робочий цикл компресора. При ході поршня вправо в конденсаторі над поршневим простором утворюється розрідження, пари холодоагенту через клапан всмоктуються в циліндр. При ході поршня назад пари стискаються, тиск наростає. Всмоктуючий клапан закривається, стислі пари виштовхуються в конденсатор, виштовхуються через нагнітальний клапан. Потім поршень змінює напрямок руху, нагнітальний клапан закривається, а компресор знову відсмоктує пари з випарника. Весь робочий процес повторюється циклами знову і знову.
Характеристики:
- Палець до поршня з діаметром 90 мм;
- Діаметр: 20 мм;
- Висота: 78,5 мм;
- Літій, виготовлення з алюмінію.
